Металеві розбірні стелажі: під яке навантаження який тип

Розбірний металевий стелаж – це система, де полицю переставляють по перфорованій стійці без інструмента, тож висоту ярусів підлаштовують під товар. Саме ця змога міняти крок полиць відрізняє металеві розбірні стелажі від конструкцій із фіксованими ярусами й визначає, який тип брати під конкретне навантаження. IndustrialWest як офіційний дилер Modern Expo постачає три такі лінійки – від легкої до посиленої, і кожна розрахована на свій режим зберігання.

Що таке розбірний металевий стелаж

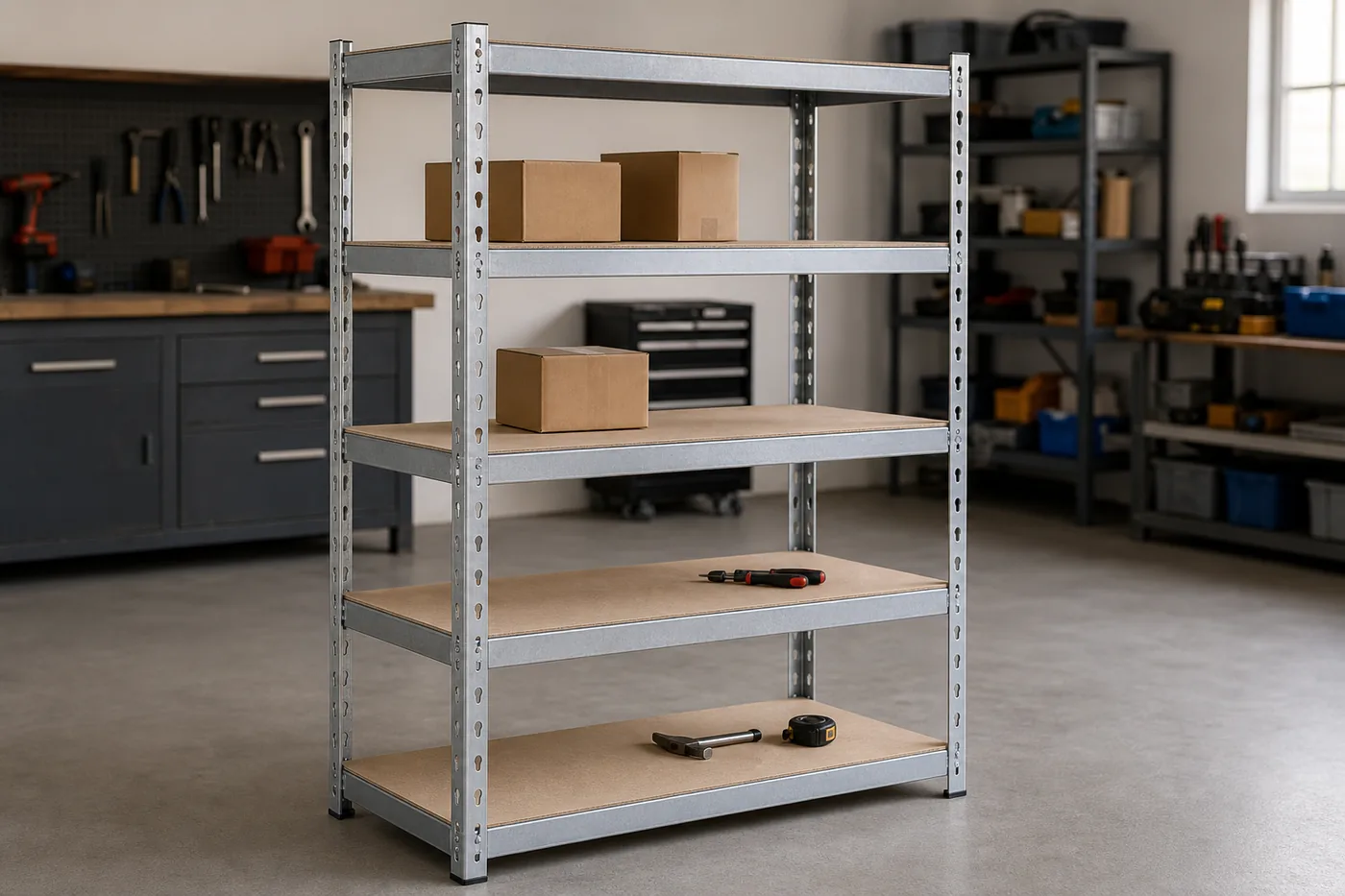

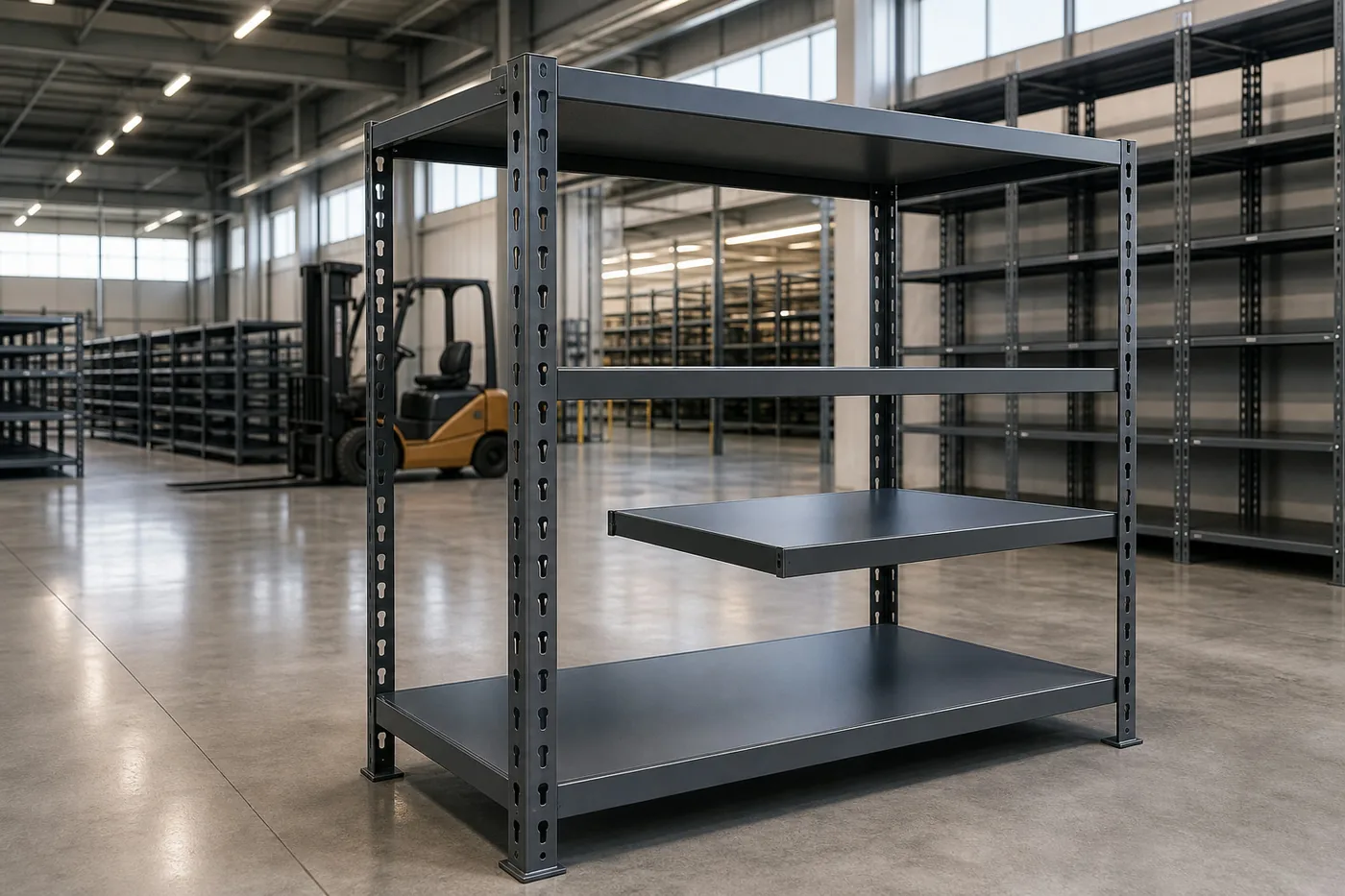

Полиця тут спирається на перфоровану стійку й переставляється по ній без інструмента, тому висоту ярусів змінюють під товар, а не навпаки: коробка, тара або деталь можуть мати різну висоту, а відстань між полицями коригують без заміни всього стелажа. IndustrialWest пропонує розбірні металеві стелажі для складу, магазину, гаража й автосервісу; стійки й полиці утворюють конфігурацію, яку адаптують до регулярного вантажу та доступного простору.

Коробки з кріпленням, пляшки з автохімією, шини, архівні папки та запчастини можуть займати однакову площу, проте вимагати різного запасу міцності. Саме тому розбірна система виграє там, де з часом змінюються товар, обсяг або спосіб комплектації: висоту ярусів переставляють під новий вантаж, не міняючи конструкцію.

Перестановка полиці потрібна не лише під час першого монтажу. На нижньому ярусі можуть стояти важкі каністри, а на верхніх – невеликі коробки з витратними матеріалами. Якщо частину запасу переводять у більшу тару або змінюють асортимент, відстань між полицями можна переглянути без заміни конструкції. Водночас перестановка не підвищує допустиме навантаження на полицю: спочатку рахують масу найважчого типового вантажу на полиці, потім планують кількість рівнів і їхню висоту.

Яке навантаження витримують різні моделі?

Висока стеля не визначає клас конструкції. Для ручної комплектації в коморі або магазині критичною є вага на одному рівні, адже її приймає полиця. Загальна вантажопідйомність показує межу для всього стелажа, проте не дозволяє складати всю масу на один ярус.

Найчастіше в цій ролі беруть стелажі розбірні трьох моделей. Їхні параметри варто читати як межі для конкретного режиму зберігання.

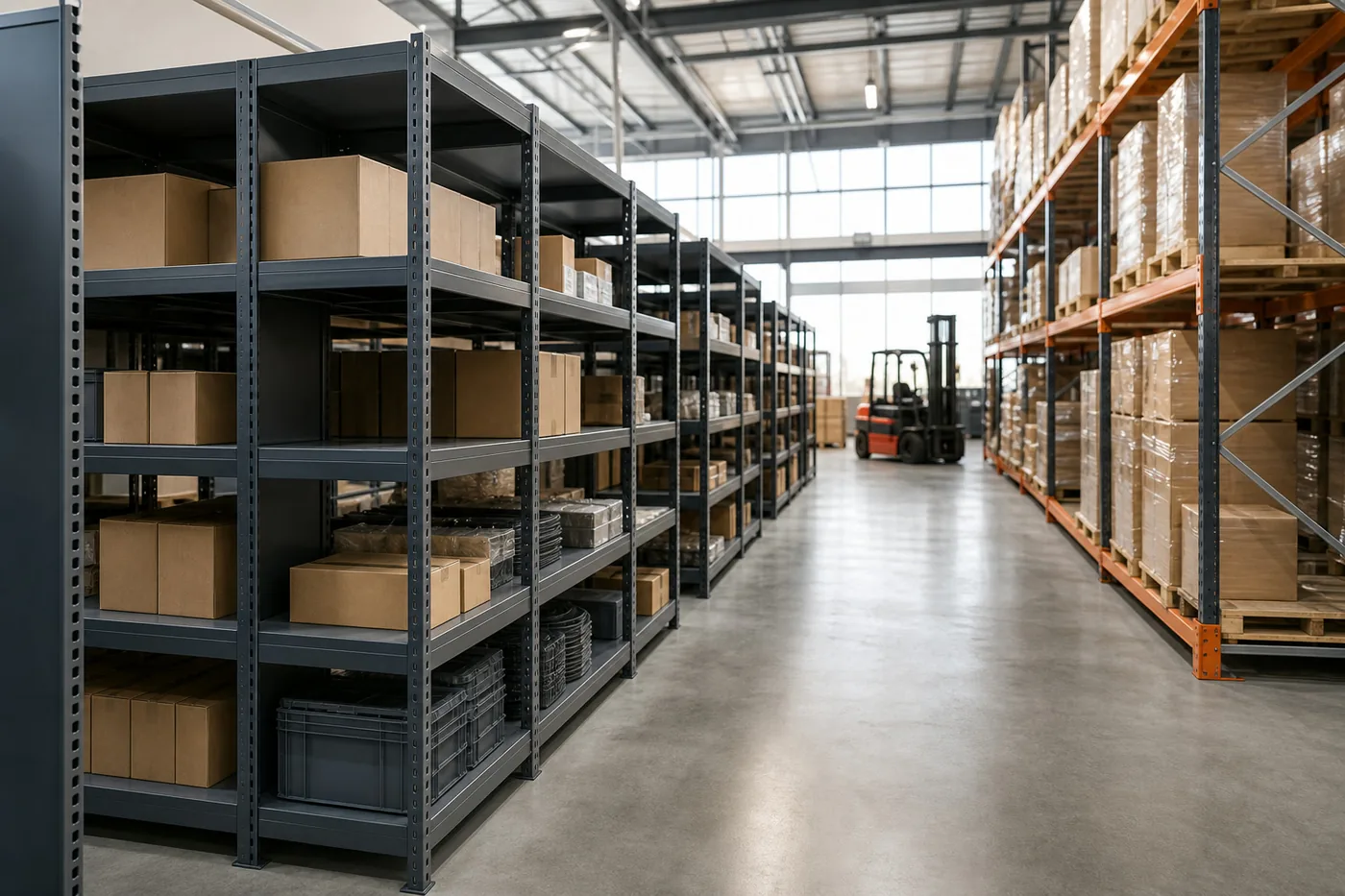

Це три різні класи задач. Легка модель із межею 100 кг на рівень підходить для ручного комплектування, коробів із витратними матеріалами, інструменту, архівів і дрібних запчастин – це типовий вибір для складу, магазину, гаража та автосервісу.

Оцинкована лінійка стоїть посередині за міцністю, а важча належить до принципово іншого класу навантаження – це видно в таблиці вище. Саме допустимі межі визначають, для чого підходить кожна лінійка, і важать більше за висоту стелажа чи його зовнішній вигляд.

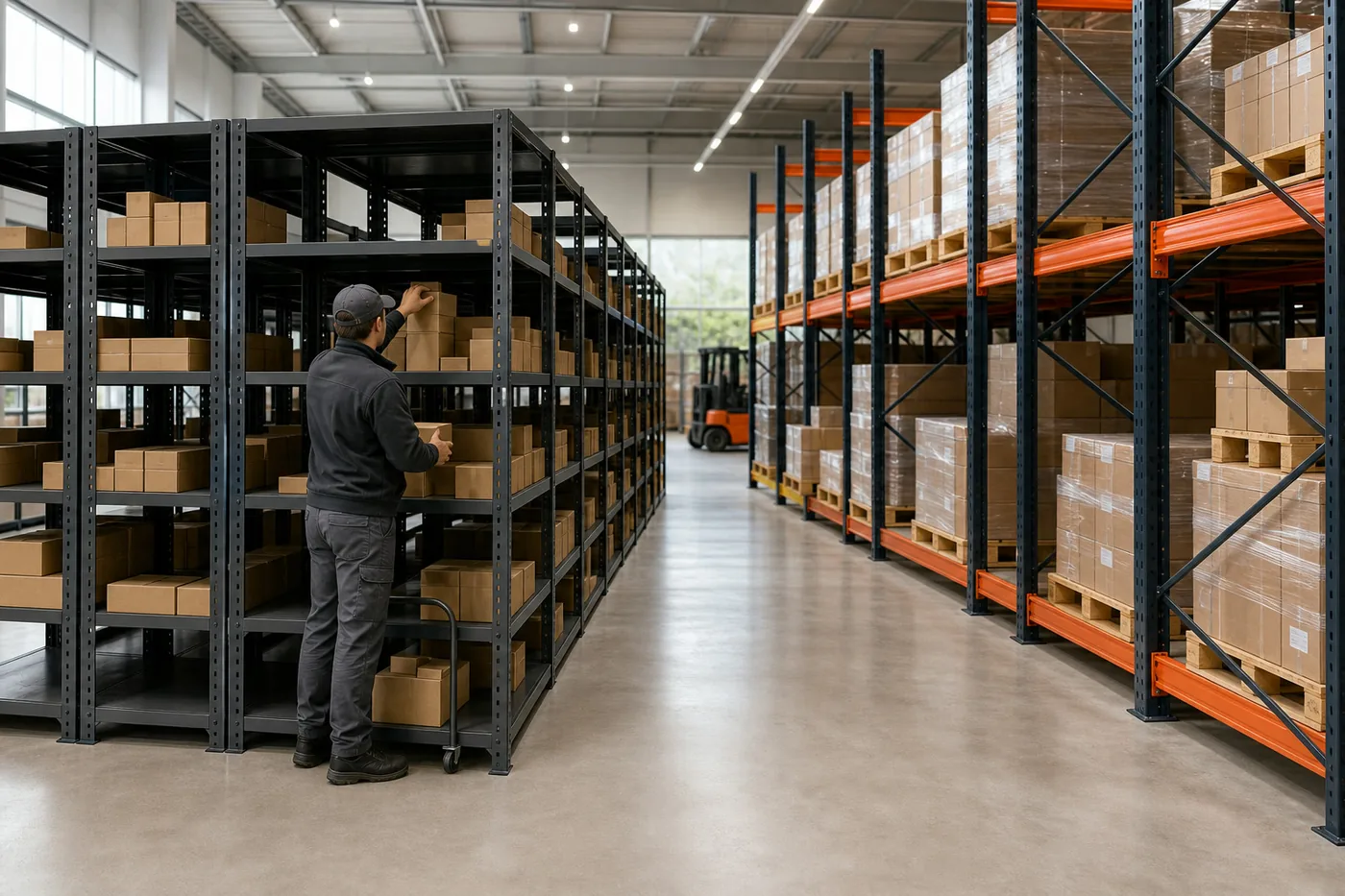

Якщо товар зберігають на палетах або переміщують технікою, варто одразу оцінити стелажі для складу як ширший клас рішень. Легкі секції не варто використовувати для режиму, на який вони не розраховані.

Розрахунок навантаження на полицю стелажа

Спершу визначте масу вантажу, який працівник регулярно ставить на один рівень за звичайну зміну: вибір починають із найважчого регулярного сценарію. Якщо партія надходить у коробах по 18 кг і на полиці одночасно стоять чотири таких короби, навантаження дорівнює 72 кг. Модель із допустимими 100 кг на рівень підійде для такого навантаження, якщо не додавати на цю полицю коробів понад запланований обсяг.

Для автосервісу розрахунок може виглядати інакше. Шість каністр оливи по 20 кг і дві коробки фільтрів по 5 кг дають 130 кг на полицю. Модель із межею 100 кг для такого розміщення не розрахована. Варіант на 150 кг витримує таке навантаження, а додатковий інструмент чи деталі підвіски потребують нового розрахунку або розподілу вантажу на два рівні.

Розбірна конструкція дозволяє змінити висоту ярусів, проте не збільшує вантажопідйомність полиці. Збірно-розбірні стелажні системи розраховують за європейськими стандартами ДСТУ EN 15512 і ДСТУ EN 15620, тому заявлену межу витримує лише конструкція, зібрана за інструкцією; сама по собі розбірність міцності не додає. Це важливо врахувати і для гаража, де склад з часом поповнюється, і для магазину, де сезонний запас займає більше місця. Масу товару на кожному рівні зіставляють з допустимим навантаженням моделі до того, як змінюють конфігурацію.

Для ручного комплектування п’ять полиць Light Rack дають змогу рознести групи товарів за висотою та вагою. Вибір основної або приставної секції впливає на побудову ряду, проте не змінює межу вантажопідйомності полиці.

Під час такого підбору корисно розділити постійний і тимчасовий запас. Постійний вантаж визначає потрібну межу для полиці, а сезонне надходження показує, чи вистачить кількості рівнів і довжини ряду. Якщо тимчасовий запас не вміщується, його не варто додавати поверх розрахованої маси. Практичніше передбачити окремий рівень, додаткову секцію або інший режим розміщення. Так конфігурація відповідає фактичному навантаженню протягом роботи; монтаж є лише першим етапом.

Глибина та прохід між рядами

Габарити з таблиці вище задають межі для конкретного маршруту. Висоту ярусів обирають за способом доступу до товару, довжину секції – за потрібною кількістю місць зберігання, а глибину визначає ширина проходу між рядами, бо товар має лишатися доступним у щоденній роботі. Тому паспортні діапазони з таблиці зіставляють із планом приміщення, перш ніж фіксувати конфігурацію.

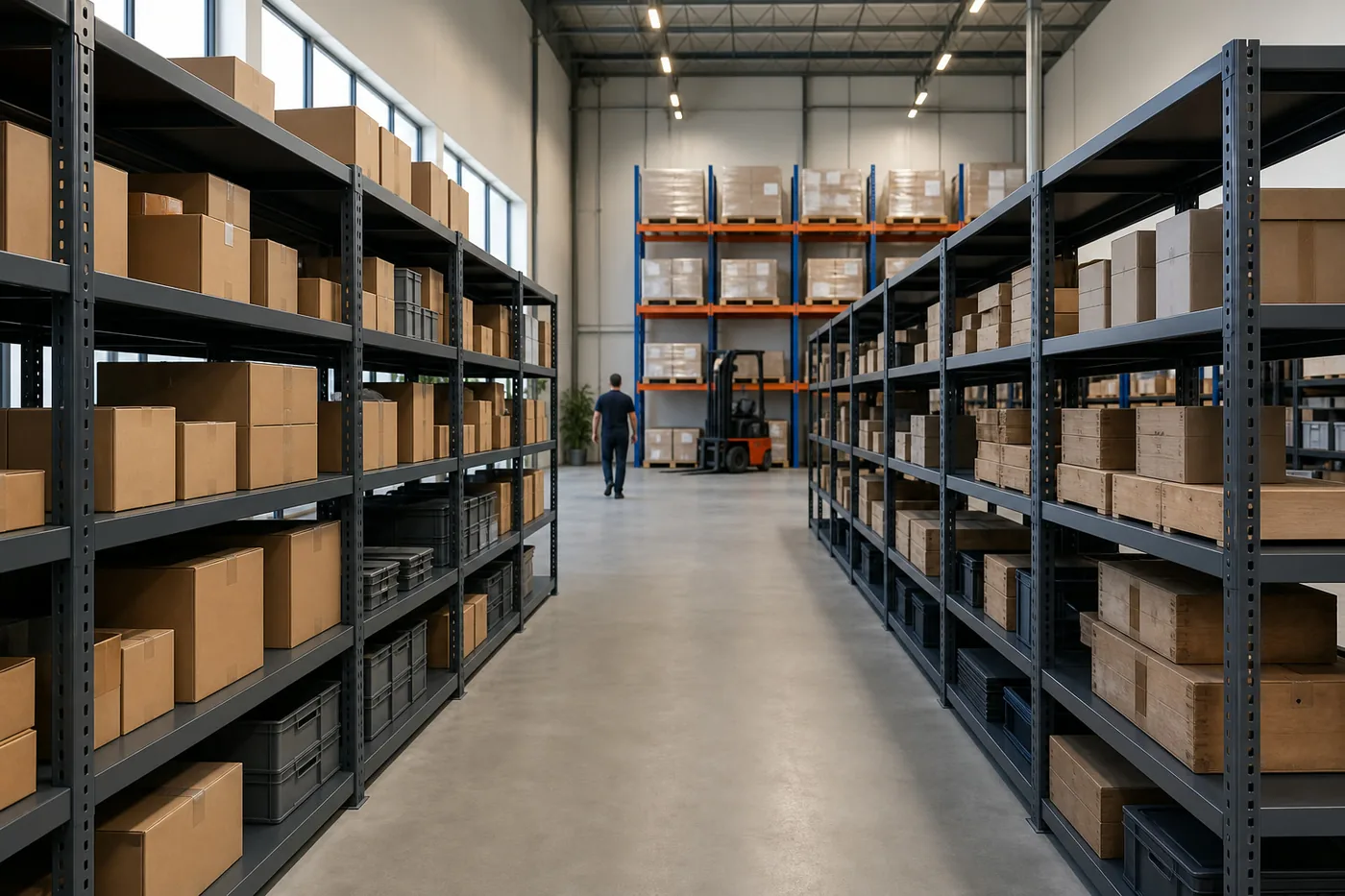

Уявімо комору шириною 2,6 м, де ставлять два ряди полиць навпроти. Дві секції глибиною по 700 мм займають 1,4 м, тому для проходу лишається 1200 мм. Якщо обрати дві секції по 500 мм, прохід збільшується до 1600 мм. Цей простий розрахунок показує зв’язок між глибиною секцій і простором для працівника, вантажу чи візка.

Тут працює галузева норма: за ДБН В.2.2-43:2021 вільна висота проходу для пересування людей між стелажами має бути щонайменше 2,1 м, ширина – не менше 0,8 м. Це мінімум для людини: під навантажувач прохід рахують окремо. Якщо техніка їздить під полицями або крізь конструкцію, та сама норма вимагає, щоб габаритна висота проїзду була щонайменше на 250 мм більшою за прохідну висоту цієї техніки – тому маршрут навантажувача закладають у план заздалегідь, ще до монтажу.

Для складу спершу визначають маршрут переміщення товару та ширину проходу, далі підбирають глибину й довжину секцій. У магазині важливим буде доступ персоналу до товару. У гаражі та автосервісі планують місце для тари, інструменту й переміщення між полицями. Такий порядок допомагає не перекрити робочий прохід після монтажу.

Ширина проходу впливає і на щоденну комплектацію. Працівникові потрібно не лише пройти вздовж ряду, а й зняти коробку, розвернутися з тарою та повернути товар на полицю. Для техніки потрібен окремий розрахунок її габаритів і траєкторії. Тому глибший стелаж не завжди означає більше корисного простору для зберігання: перевага в об’ємі зникає, коли робочий маршрут стає незручним або недоступним для запланованого способу переміщення.

Коли потрібне оцинковане покриття?

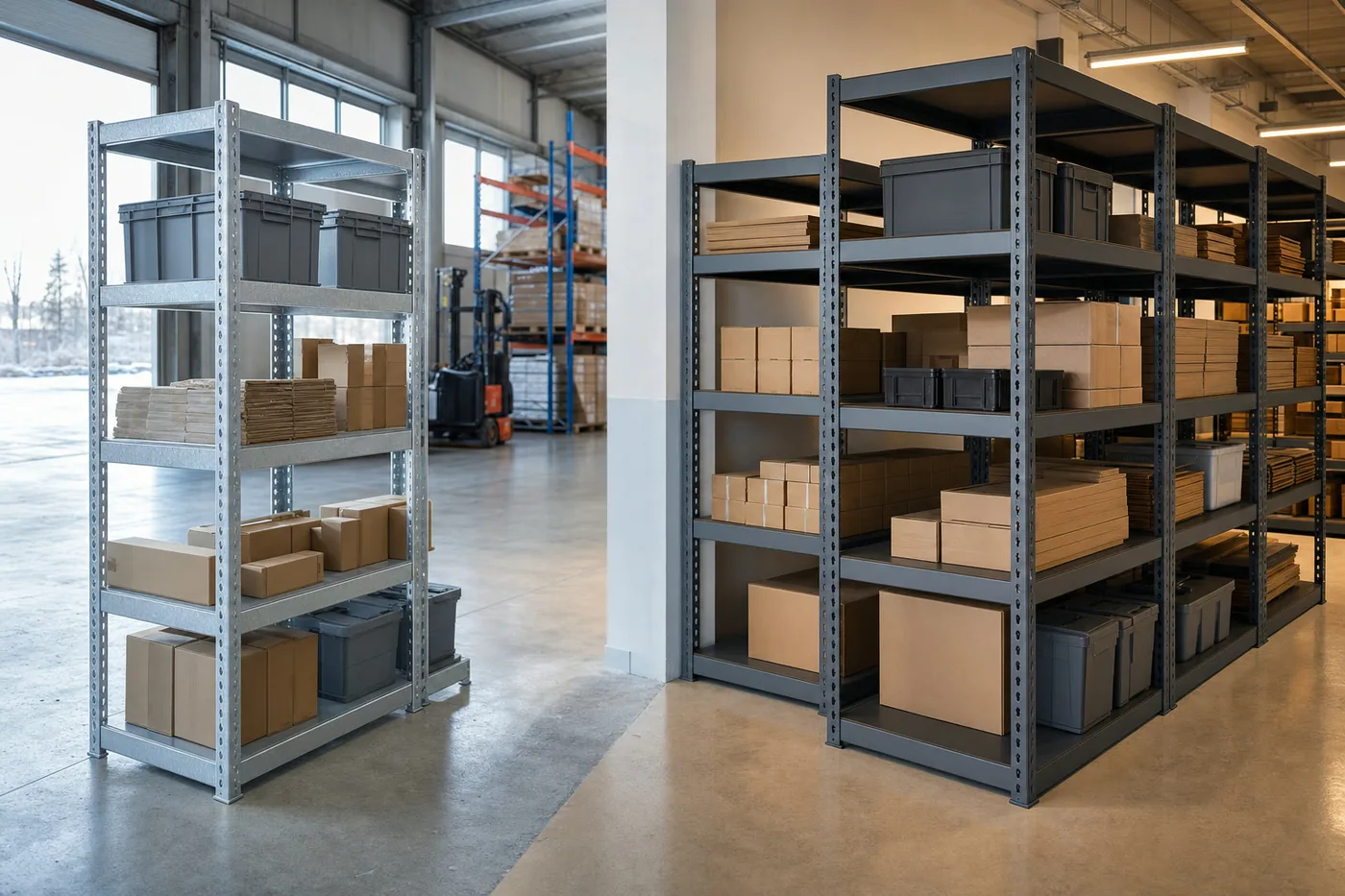

Покриття обирають за умовами експлуатації. Порошкове покриття доречне для сухого приміщення зі стабільною температурою, де стелаж не контактує з вологою. Для неопалюваного складу, зони біля воріт, гаража або приміщення з регулярними перепадами температури практичнішим буде оцинкований Light Rack: оцинковане покриття відповідає ризику корозії за таких умов.

Волога та конденсат впливають на метал і кріплення, тому умови приміщення пов’язують із терміном служби конструкції. У сухому архіві чи коморі доцільніше зосередитися на вантажопідйомності та організації проходів. Для гаража або зони з перепадами температури до переліку критеріїв додають покриття.

Покриття розглядають разом із навантаженням та планом розміщення, коли підбирають конкретне виконання. Так вибір пов’язують і з режимом приміщення, і з доступом до товару після монтажу.

Основна й приставна секції

Важча лінійка може мати основну або приставну секцію. З основної секції лінія починається, а приставна її продовжує вздовж стіни чи в одному ряду. Приставна секція кріпиться до попередньої та використовує спільну стійку. Суцільна лінія потребує меншої кількості повторюваних елементів.

Економія з’являється, коли лінію не переривають двері, колони, проходи або зона приймання. Вона зникає, якщо секції розносять по різних кімнатах чи залишають між ними проміжки. Для однієї комори або стабільного маршруту товару можна планувати ряд. Для гаража, окремих ділянок чи приміщення зі змінним розміщенням самостійні секції дають більше свободи.

Перед вибором формату варто позначити на плані двері, колони, місце приймання та шлях товару. Тоді видно, де лінія справді буде суцільною, а де спільна стійка не дасть практичної переваги. Такий план також допомагає поєднати конфігурацію з фактичним проходом між рядами.

Є сенс оцінювати ряд разом із послідовністю робіт. Якщо товар приймають з одного боку, а комплектують з іншого, розрив у лінії може бути потрібним для проходу або розвороту візка. Якщо ж запас зберігають уздовж однієї стіни й доступ до кожної секції однаковий, продовження ряду спрощує розміщення. Формат секцій визначають планом приміщення та кількістю товару.

Металеві розбірні стелажі: які дані потрібні для підбору конфігурації?

Одна й та сама розбірна система змінюється залежно від задачі. Легка лінійка підходить для компактної комори, магазинного запасу, гаража або робочої зони автосервісу; оцинковане виконання обирають, коли, крім навантаження, важать ще й умови приміщення; посилена секція потрібна, коли розраховане навантаження виходить за межі легких моделей. Для складу при цьому важливі маса вантажу на полиці, довжина ряду й маршрут переміщення, для магазину – доступ до товару та висота ярусів під коробки, для гаража й автосервісу – тара, інструмент, запасні частини та умови приміщення.

За назвою лінійки менше видно, ніж за цифрами: одну й ту саму секцію продають і як поличкову, і як архівну. Тому вибір роблять за чотирма параметрами – допустиме навантаження, габарити, покриття та формат секції – і зіставляють їх із власною задачею.

Щоб не вибирати конструкцію за фотографією, підготуйте масу найважчого вантажу на одному рівні, кількість таких рівнів, габарити приміщення з дверима та колонами і спосіб переміщення товару. Для магазину до цього списку додають доступність товару для персоналу чи покупця. Для гаража важливі розмір тари та інструменту, для автосервісу – умови з вологою й забрудненням, для складу – маршрут візка або техніки.

Планувати стелаж на всю стіну варто після перевірки проходу. Пріоритет визначають ті самі чотири параметри: запас по вазі, захист від вологи, компактний ряд або ширший прохід.

Для складського проєкту до них додають спосіб роботи з вантажем: вручну, візком або технікою. Саме він показує, чи достатньо мінімального проходу для людей, чи потрібне окреме місце для проїзду.

Допустиме навантаження на кожному рівні зіставляють із масою товару, а габарити – з приміщенням і маршрутом. Якщо на цьому етапі бракує впевненості, залиште заявку – конфігурацію під ваш вантаж і приміщення підбере IndustrialWest. Компанія понад 10 років комплектує склади, магазини, гаражі та автосервіси, тому підбір починається з вашого розрахунку навантаження й плану приміщення. Окремо на вибір замовника доступні розрахунок навантаження, планування ряду, доставка й монтаж: у вартість обладнання вони не входять. На обладнання поширюється гарантійне сервісне обслуговування 12 місяців.
